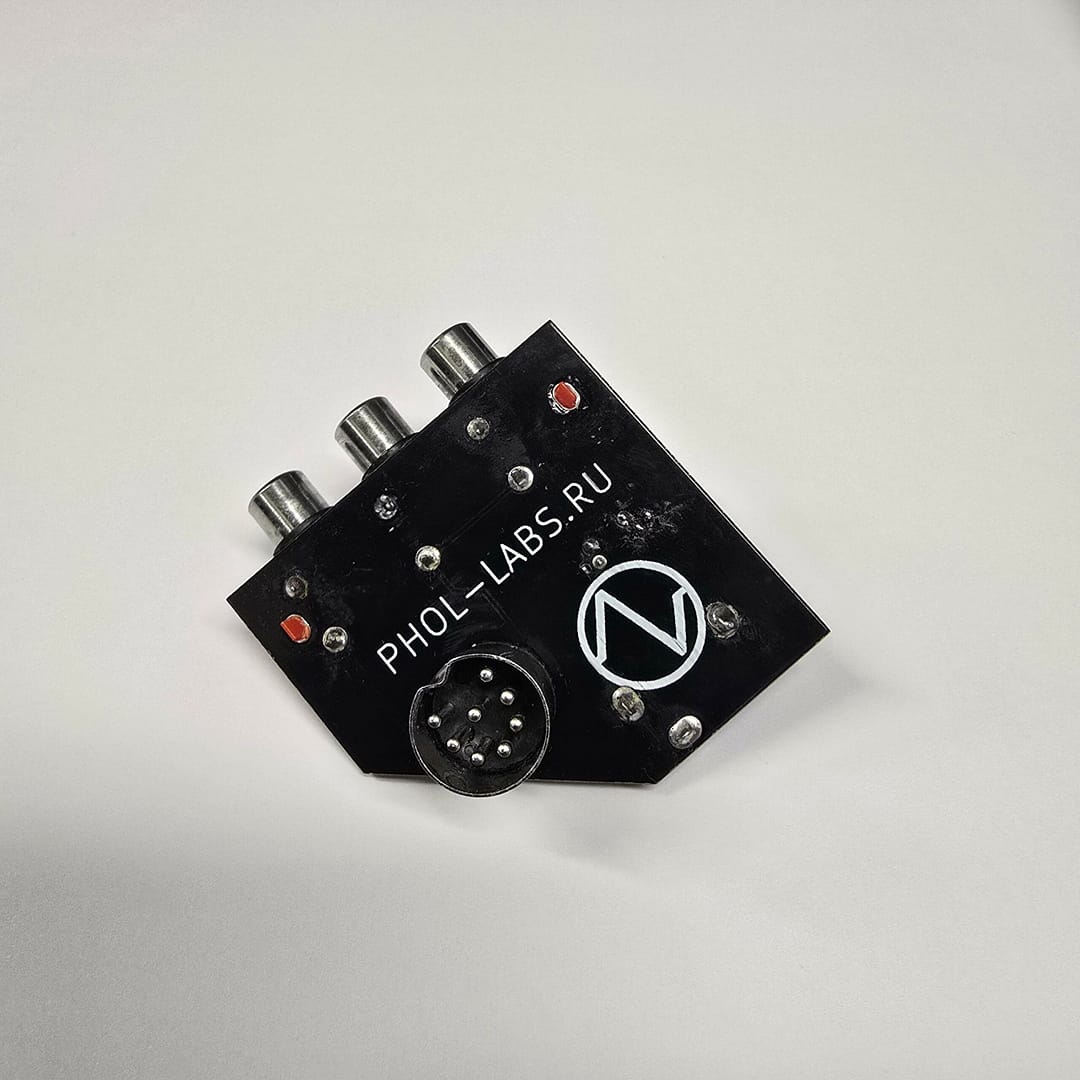

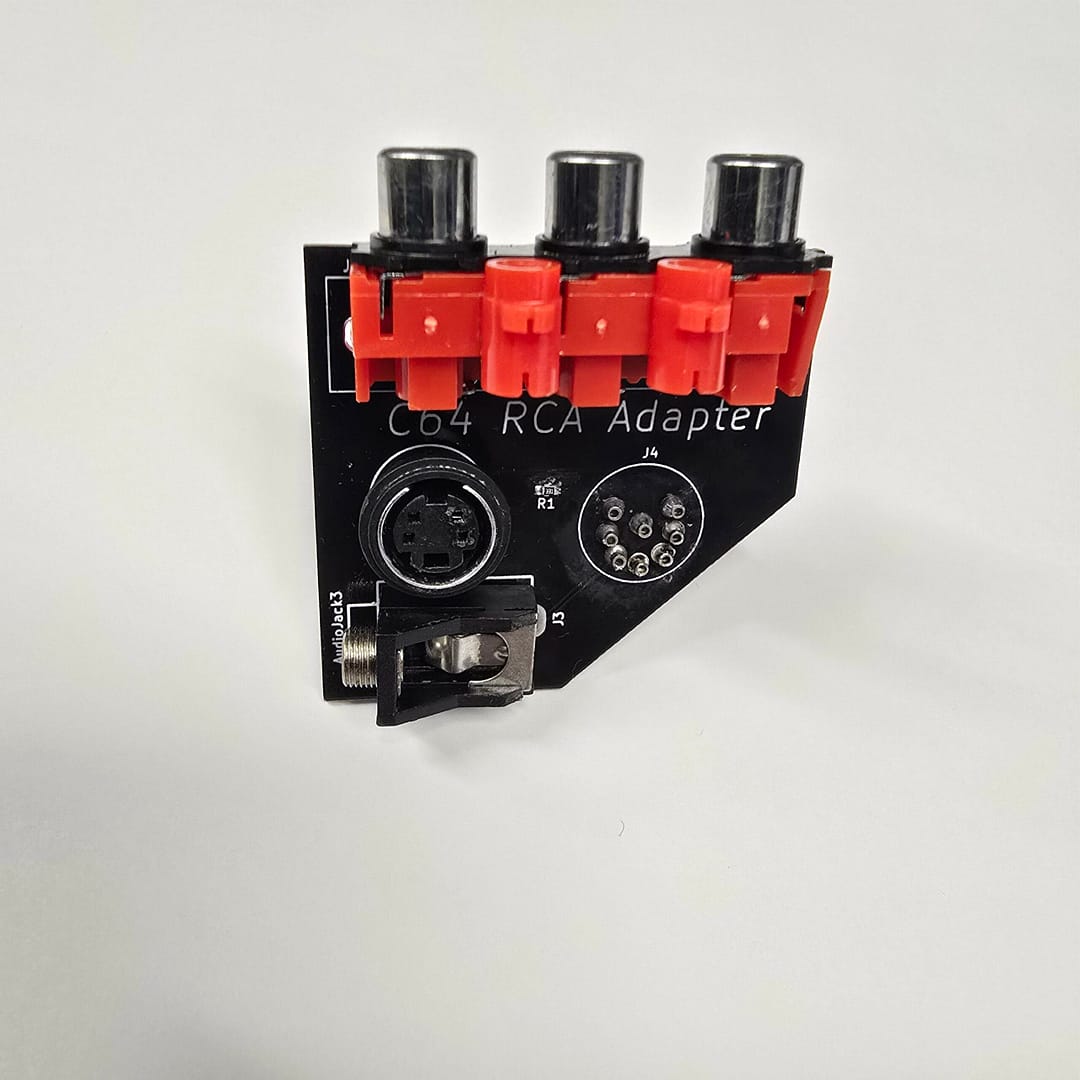

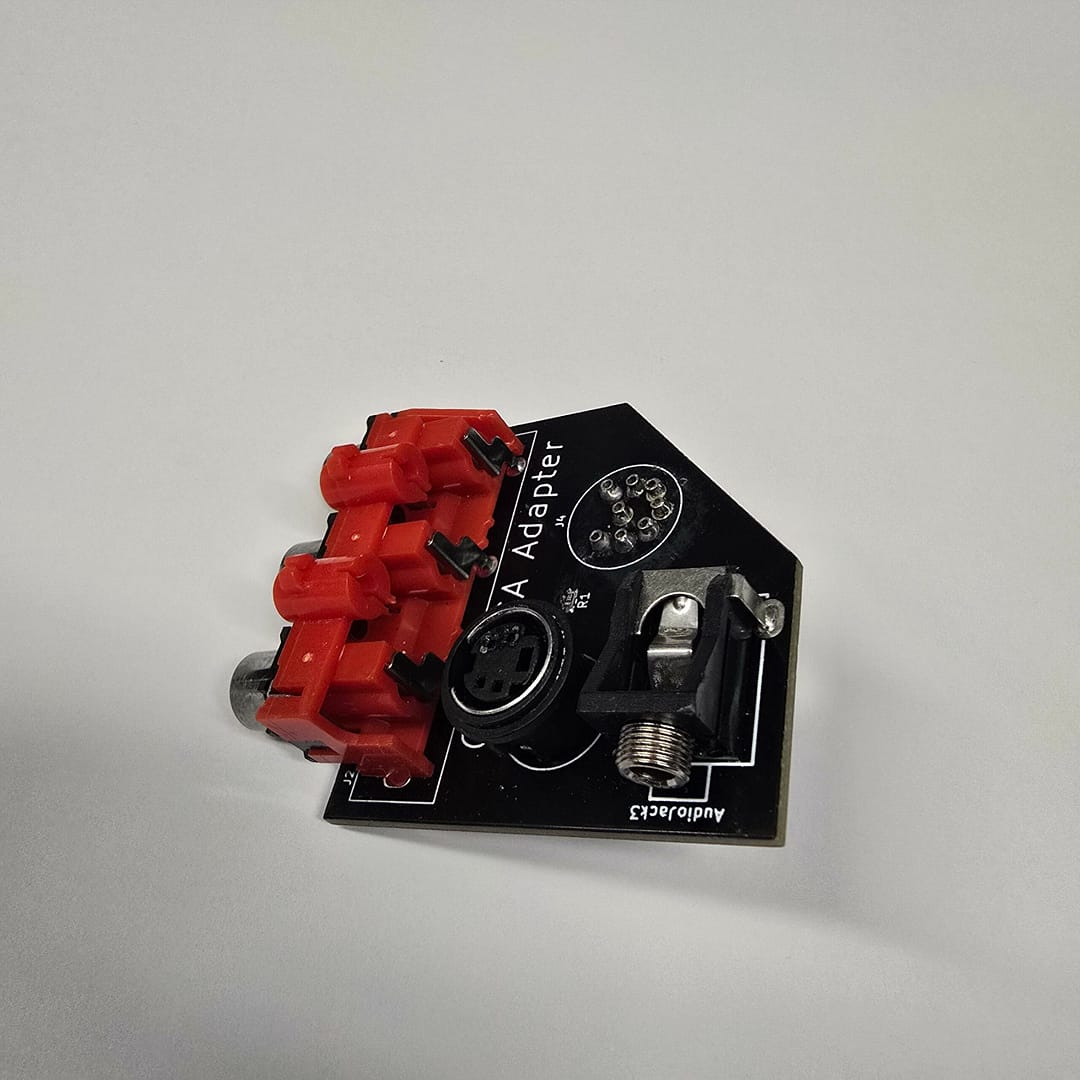

PHOL-LABS C64 A/V-breakout – RCA + S-Video + 3,5 mm jack

PHOL-LABS C64 A/V-adapter henter video og lyd direkte fra C64-ens 8-pins A/V-port og gir deg robuste, separate utganger på RCA, S-Video og 3,5 mm jack. Perfekt til benk-testing, ryddige bakpanel-oppsett eller når du vil slippe løse DIN-kabler.

Tilkoblinger

• RCA: gul = komposittvideo (CVBS), hvit/rød = lyd (C64-mono speiles til L/R)
• S-Video (mini-DIN 4-pin): separat Luma/Chroma (Y/C) for skarpere bilde på skjermer som støtter det
• 3,5 mm jack (TRS): linje/“headphone”-utgang – C64-mono føres til både venstre og høyre

Viktig om jack-utgangen

Dette er ikke en hodetelefon-forsterker – nivået er linjeutgang fra C64. Bruk helst aktivt høyttaleranlegg/forsterker.
Dersom du kobler hodetelefoner direkte, begynn med lavt volum.

Kompatibilitet

• Commodore 64 (modeller med 8-pins A/V-DIN)

Skjerm/opptaker:

• RCA: kompositt + L/R lyd
• S-Video: mini-DIN 4-pin (evt. via S-Video-til-HDMI-omformer)
• Merk: Tidlige C64 med 5-pins A/V-DIN mangler separat Chroma og støtter derfor ikke S-Video/Y-C.

Bygg/montering

• Leveres uten kabinett – beregnet for DIY/fast montering eller bruk “as is”
• For best resultat: bruk korte, skjermede kabler til skjerm/opptaker
